〈一〉产品特点：
〈1〉、采用中频调制，性能指标高。
〈2〉、采用声表面滤波器处理。
〈3〉、伴音和射频本振均采用PLL技术，频率稳定度和准确度高。
〈4〉、整机电路采用片状工艺，关键部位采用MMIC电路。
〈5〉、数码显示频道。
〈6〉、输出采用螺旋滤波器。
〈7〉、整机具有高可靠性和高温度稳定性等特点。
〈8〉、输出电平调节和A/V调节皆设计于前面板。
<9> 、采用豪华型标准机箱。
<10> 、可以根据客户要求定制不同的制式和频道。
〈二〉主要性能参数：（见下表）
射 频 | 输出频道 | 45-870MHz频率之间任选一频道 |
频率准确度 | ±5KHz | |
输出电平 | 113dBmV | |
带外抑制 | ³60dB | |
边带抑制 | ³60dB | |
输出阻抗 | 75W | |
伴音-图像载波比 | -10dB ~ -20dB | |
视 频 | 输入电平 | 0.6 ~ 1.5Vp-p |
视频输入阻抗 | 75W | |
视频输入反射 | 30dB min | |
K 系数 | 4% max（ 2T pulse） | |
信噪比 | 50dB(不加权) | |
时延 | 40nsec | |
带内平坦度 | ±1dB（ 25Hz ~ 5.8MHz） | |
微分增益 | ±4%（调制度为 87.5） | |
微分相位 | ±4° | |
音 频 | 输入电平 | -10 ~ 10 dBm |
输入阻抗 | 10KW min | |
带内平坦度 | ±1dB max（40Hz ~ 15KHz） | |
失真度 | 0.5% | |
信噪比 | -60dB | |
图像、伴音间距 | 根据制式定 | |
电源 | 输入交流电压 | 可根据客户要求定制220V或11V供电 |
〈三〉安装及操作说明：
1、致系统安装者
本短文乃提醒系统安装者注意于NEC文献820-40中载有正确之接地准则。其中更明确指出电缆接地应与建筑物接地连接，并尽可能靠近电缆入口。
2、开封处理
每一机器皆已组装完成，接线并测试完毕，并以适当包装后，交付运送。开封时请注意所有配件是否已由包装材料中取出。
检视机器前后部，是否清洁，配件并无遗失、损坏。
4、运输中损坏.
万一开封后，发现机件受损请立即会同运送者提出声明，并填妥完整之损坏报告，副本寄至公司，本公司将告知如何处理。
5、 采用整体装设架方式设计，以供装设于标准19¢机柜。

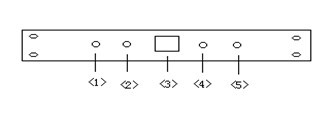

《1》、前面板说明：
<1>、射频电平调节：0~20dB。
<2>、A/V调节：出厂时，A/V置于-17dB。
<3>、频道窗口。
<4>、音量控制：顺时针调节为增大。
<5>、视频调制度调节：顺时针调节为增大。

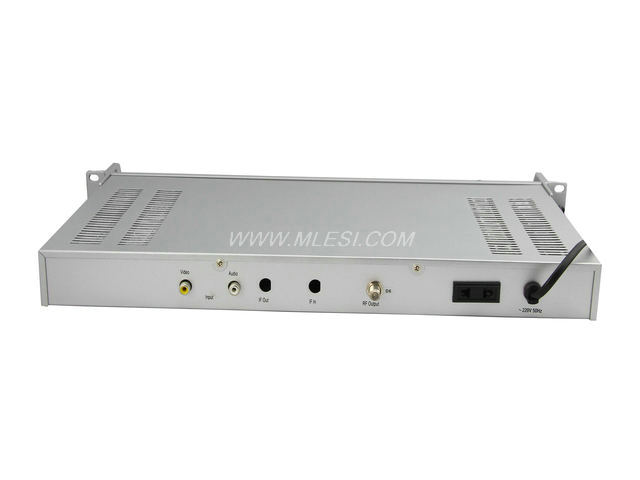

《2》、后面板说明：

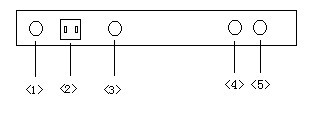

------后面板
<1>、电源220V（AC）输入。
<2>、电源插座：220V（AC）输出。
<3>、射频输出：F型阴插座。
<4>、音频输入。RCA型阴插座。
<5>、视频输入。RCA型阴插座。
《3》、视频调制
连接1Vp-p之视频信号源后，调整前面板上之VIDEO 控制钮以获得最佳之调制度。
《4》、音频调制
连接0.775V之声音信号源后，调整前面板上之AUDIO 控制钮以获得最佳之频偏。
《5》、利用适当之测试设备，观测影像比。
6、多个调制器使用时，可把上方调制器的电源插头插入下方调制器的“<2>”中，把最后一个调制器的电源插头插入供电板中；单个调制器使用时，可将电源插头直接插入供电板中。
7、把后面板上的射频输出“<3>”接入CATV前端设备的混合器中。
8、调制器要有良好的接地。
推荐说明：此款豪华型单路邻频调制器适合五星级酒店宾馆，工厂宿舍，乡镇自办电视台，煤矿企业等中大型有线电视前端工程安装传输首选产品。
