〈一〉产品特点：
〈1〉、采用中频调制，性能指标高。
〈2〉、采用三块声表面滤波器处理。
《3〉、伴音和射频本振均采用PLL技术，频率稳定度和准确度高。
〈4〉、整机电路采用片状工艺，关键部位采用MMIC电路。
〈5〉、数码显示频道。
〈6〉、输出采用螺旋滤波器。
〈7〉、具有图像中频和伴音中频的输入、输出口，供加扰用。
〈8〉、整机具有高可靠性和高温度稳定性等特点。
<9> 、输出电平调节和A/V调节皆设计于前面板。
<10>、采用豪华型标准机箱。
<11>、可以根据客户要求定制不同的制式和频道。
〈二〉主要性能参数：（见下表）
射 频 | 输出频道 | 45-870MHz频率之间任选一频道 |
频率准确度 | ±5KHz | |
输出电平 | 115dBmV | |
带外抑制 | ³60dB | |
边带抑制 | ³65dB | |
输出阻抗 | 75W | |
伴音-图像载波比 | -10dB ~ -20dB | |
视 频 | 输入电平 | 0.6 ~ 1.5Vp-p |
视频输入阻抗 | 75W | |
视频输入反射 | 30dB min | |
K 系数 | 4% max（ 2T pulse） | |
信噪比 | 50dB | |
时延 | 40nsec | |
带内平坦度 | ±1dB（ 25Hz ~ 5.8MHz） | |
微分增益 | ±4%（调制度为 87.5） | |
微分相位 | ±4° | |
音 频 | 输入电平 | -10 ~ 10 dBm |
输入阻抗 | 10KW min | |
带内平坦度 | ±1dB max（40Hz ~ 15KHz） | |
失真度 | 0.5% | |
信噪比 | -60dB | |
图像、伴音间距 | 根据制式定 | |
电源 | 输入交流电压 | 110-245V AC |
〈三〉安装及操作说明：
1、致系统安装者
本短文乃提醒系统安装者注意于NEC文献820-40中载有正确之接地准则。其中更明确指出电缆接地应与建筑物接地连接，并尽可能靠近电缆入口。
2、开封处理
每一机器皆已组装完成，接线并测试完毕，并以适当包装后，交付运送。开封时请注意所有配件是否已由包装材料中取出。
3、机构检视
检视机器前后部，是否清洁，配件并无遗失、损坏。
4、运输中损坏
万一开封后，发现机件受损请立即会同运送者提出声明，并填妥完整之损坏报告，副本寄至公司，本公司将告知如何处理。
5、 采用整体装设架方式设计，以供装设于标准19¢机柜。

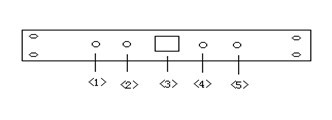

《1》、前面板说明：
------前面板
<1>、射频电平调节：0~20dB。
<2>、A/V调节：出厂时，A/V置于-17dB。
<3>、频道窗口。
<4>、音量控制：顺时针调节为增大。
<5>、视频调制度调节：顺时针调节为增大。

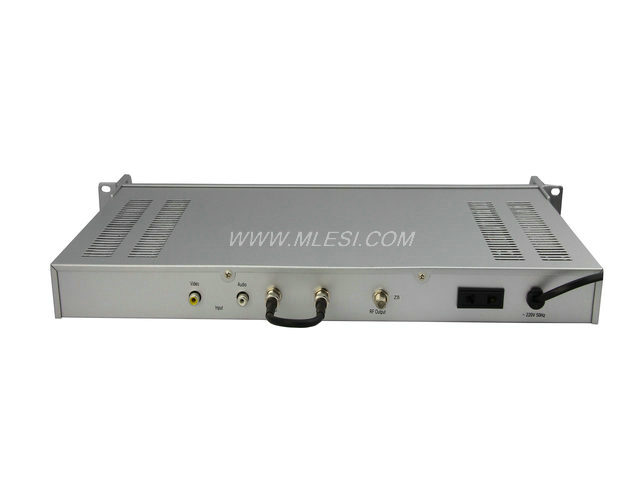

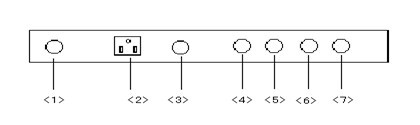

《2》、后面板说明：
---后面板
<1>、电源220V（AC）输入。
<2>、电源插座：220V（AC）输出。
<3>、射频输出：F型阴插座。
<4>、中频输入。
<5>、中频输出。
<6>、音频输入。
<7>、视频输入。
《3》、视频调制
连接1Vp-p之视频信号源后，调整前面板上之VIDEO 控制钮以获得最佳之调制度。
《4》、音频调制
连接0.775V之声音信号源后，调整前面板上之AUDIO 控制钮以获得最佳之频偏。
《5》、利用适当之测试设备，观测影像比。
《6》、用中频短接线（用本机已配的）把中频输入口和中频输出口对接才能使用；否则，射频输出电平就只有70dB左右，此时将不能正常使用。中频输出口也可外接其他设备后，再送入中频输入口；此时，外接设备的增益应为0dB±1dB。
6、多个调制器使用时，可把上方调制器的电源插头插入下方调制器的“<2>”中，把最后一个调制器的电源插头插入供电板中；单个调制器使用时，可将电源插头直接插入供
电板中。
7、把后面板上的射频输出“<3>”接入CATV前端设备的混合器中。
8、调制器要有良好的接地。
推荐说明：此款广播级豪华型立体声固定频道邻频调制器适用于五星级酒店宾馆，乡镇自办电视台，煤矿企业等中大型有线电视前端工程安装传输首选产品。
