8180M 广播级豪华型全频道捷变邻频调制器

一、产品特点：

  1、输出带有自动跟踪滤波器，带外噪声小，有利于数拾台同时用，防止系统组合载噪比变差。

  2、采用中频调制、两次变频方式和声表面滤波器处理，带外干扰小。

  3、伴音中频、图像高中频和射频本振均采用MCU锁相技术，频率稳定度和准确度都高。

  4、输出推动采用模块化和整机各功能电路均采用片状工艺，整机可靠性高。

  5、LCD显示频道，可用上、下键设定喜欢频道。

  6、操作便利，所有之电平调整控制皆设计于前面板的上、下键控制，同时，输出电平、A/V、音量大小、视      频调制度均有32阶可调。

  7、具有中频输入和输出口。

    8、电源部分采用高可靠性高动态范围的开关电源。

 9、可以根据客户要求定制不同的制式。

 10.MLS-8180M调制器功能完备，性能高，可靠性好是建设MATV、SMATV或CATV系统的优选器材。

二、主要技术参数

 A．射频性能：

   1、输出频率范围             47MHz~870 MHz

   2、频率准确度               ±5kHz

   3、输出电平                 115dBmV

   4、带外抑制                 - 60dBc max

   5、输出阻抗                 75W

   6、输出反射                 12dB min任意频道

   7、伴音-图像载波比          -10dB ~ -20dB

 B．视频性能：

   1、输入电平                 0.6 ~ 1.5Vp-p

   2、视频输入阻抗             75W

   3、视频输入反射             30dB min

   4、K 系数                   4% max（ 2T pulse）

   5、信噪比（加权）           60dB

   6、时延                     40nsec

   7、带内平坦度               ±1dB

   8、微分增益                 ±4% （调制度为 87.5%）

   9、微分相位                 ±4°（调制度为 87.5%）

 C．音频：

   1、输入电平                 -10 ~ 10 dBm

   2、输入阻抗                 10KW min

   3、带内平坦度               ±1dB max（40Hz ~ 15kHz）

   4、失真度                   1%

   5、信噪比                   -60dB

   6、图像、伴音间距           根据制式定

 D．电源：

   1、输入交流电压             100~260V

   2、功耗                     15Wmax

 E．物理参数：

   1、尺寸                     484mm长´212mm宽´44mm高

   2、重量                     最大8kg

 F．使用环境：

   1、存储温度                    -20⁰C---- +70⁰C

   2、使用温度                    0⁰C---- +45⁰C

 三、安装及操作说明：

    1、致CATV系统安装者

    本短文乃提醒CATV系统安装者注意于NEC文献820-40中载有正确之接地准则。其中更明确指出电缆接地应与建筑物接地连接，并尽可能靠近电缆人口。

    2、开箱处理

 每一机器皆已组装、接线并测试完毕，且以适当包装后，交付运送。开封时请注意所有配件已由包装箱中取出。

    3、机器视检

 检视机器前后部是否清洁，配件有无遗失、损坏等。

    4、运输中损坏

    万一开封后，发现机件受损请立即会同运送者提出声明，并填  妥完整之损坏报告，副本寄或传至公司或代理商，你将会被告知如何处理。

    5、采用整体装设架方式设计，以供装设于标准19¢机柜。

调制器连接方式：本调制器之所有接头均装设于后面板。

    6、本调制器装设完毕后，须等待热机10分钟以上再进行以下调整：

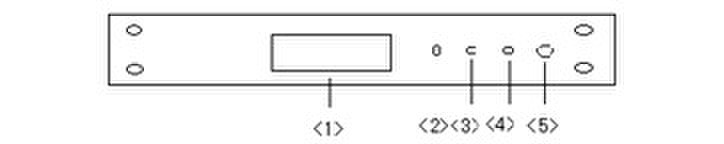

 《1》、前面板说明：

  （1）、LCD显示：显示内容为：输出频道和频率、输出电平、A/V、音量大小、视频调制度的状态；通过功能键可选择其显示的内容。

  （2）、功能键：。选择输出频道和频率、输出电平、A/V、音量大小、视频调制度的状态

  （3）、上键：每按一次可使被选择输出频道和频率、输出电平、A/V、音量大小或视频调制度的状态变大，直到最大。

  （4）、下键：每按一次可使被选择输出频道和频率、输出电平、A/V、音量大小或视频调制度的状态变小，直到最小。

  （5）、射频输出电平监测口；与主信号比小20dB ±2dB(F型阴插座)。不使用时，无需接75W负载。

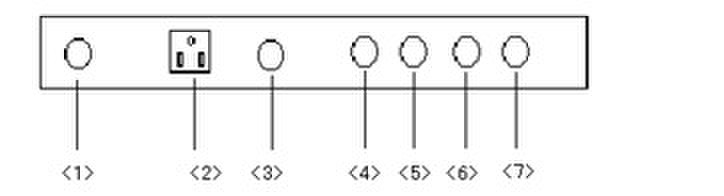

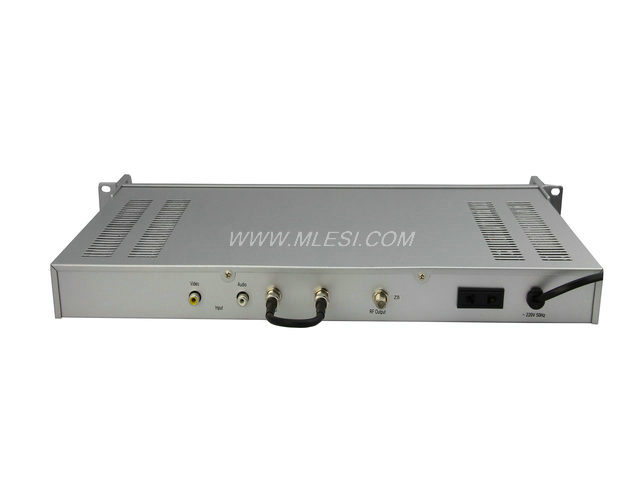

  <2>后面板说明：

  （1）、交流电源输入：AC 100V~260V。

  （2）、电源插座：交流电源输出，有效值与交流输入值相等。

  （3）、射频输出：F型阴插座。

  （4）、中频输入：F型阴插座。

  （5）、中频输出：F型阴插座。

  （6）、音频输入：RCA型阴插座。

  （7）、视频输入：RCA型阴插座。

 《3》、视频调制

    连接1Vp-p之视频信号源后，调整前面板上之VIDEO LEVEL控制钮以获得最大调制度，而前面板的过调指示灯不被点亮。

  《4》、音频调制

    连接声音信号源后，调整前面板上之AUDIO LEVEL控制钮以获得最大的频偏，而前面板的过调指示灯不被点亮。监视数分钟以确定最大音量时不致产生过调制。

  《5》、用中频短接线（用本机已配的）把中频输入口和中频输出口对接才能使用；否则，射频输出电平就只有70dB左右，此时将不能正常使用。中频输出口也可外接其他设备后，再送入中频输入口；此时，外接设备的增益应为0dB±1dB。

  《6》、利用适当之测试设备，观测A/V，将其设置在所需值上。

   7、多个调制器使用时，可把上方调制器的电源插头插入下方调制器的“<3>”中，把最后一个调制器的电源插头插入供电板中；单个调制器使用时，可将电源插头直接插入供电板中。

   8、把后面板上的射频输出“<4>”接入CATV前端设备的混合器中。调节前面板<1>，使输出之电平达到系统设计要求。

推荐说明：此款广播级豪华型捷变全频道邻频调制器适用于五星级酒店宾馆，乡镇自办电视台，煤矿企业等中大型有线电视前端工程安装首选产品，特别适用于学校教学电教工程。
