860A 经济型固定频道邻频调制器

〈一〉产品特点：

 〈1〉、采用中频调制。

 〈2〉、采用声表面滤波器处理。

 〈3〉、伴音和射频本振均采用PLL技术，频率稳定度和准确度高。

 〈4〉、整机电路采用片状工艺，关键部位采用MMIC电路。

 〈5〉、整机具有高可靠性和高温度稳定性等特点。

 〈6〉、输出电平调节和A、V调节皆设计于前面板。

 〈7〉、采用19寸标准机箱。

〈二〉主要性能参数：（见下表）

《四》安装操作说明 ：

1、致CATV系统安装者

本短文乃提醒CATV系统安装者注意于NEC文献820-40中载有正确之接地准则。其中更明确指出电缆接地应与建筑物接地连接，并尽可能靠近电缆入口。

 2、开封处理

每一机器皆已组装完成，接线并测试完毕，并以适当包装后，交付运送。开封时请注意所有配件是否已由包装材料中取出。

 3、机构检视

检视机器前后部，是否清洁，配件并无遗失、损坏。

4、运输中损坏

 万一开封后，发现机件受损请立即会同运送者提出声明，并填妥完整之损坏报告，副本寄至公司，本公司将告知如何处理。

 5、采用整体装设架方式设计，以供装设于标准19¢机柜。

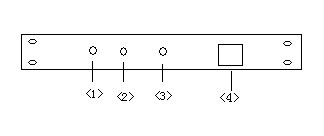

《1》、前面板说明：

                    ----前面板

    <1>、输出电平调节。

     <2>、音量控制：顺时针调节为增大。

    <3>、视频调制度调节：顺时针调节为增大。

  <4>、数码管显示频道。

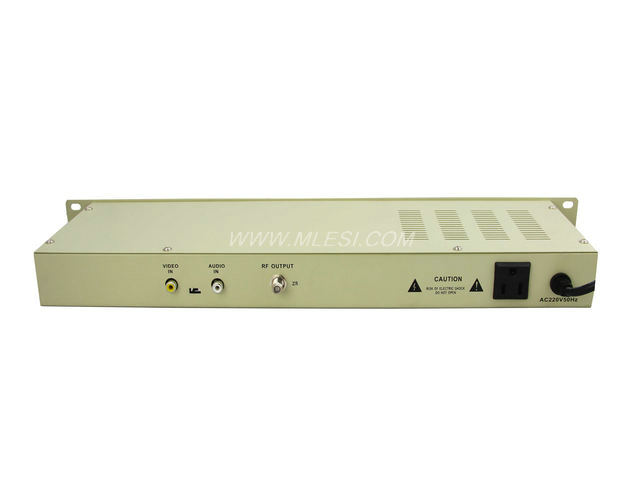

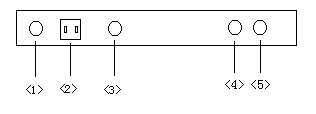

      《2》、后面板说明：

                  ------后面板

<1>、电源220V（AC）输入。

<2>、电源插座：220V（AC）输出。

<3>、射频输出：F型阴插座。

<4>、音频输入。RCA型阴插座。

<5>、视频输入。RCA型阴插座。

《3》、视频调制

     连接1Vp-p之视频信号源后，调整前面板上之VIDEO 控制钮以获得最佳之调制度。

     《4》、音频调制

     连接0.775V之声音信号源后，调整前面板上之AUDIO 控制钮以获得最佳之频偏。

     《5》、利用适当之测试设备，观测影像比。

6、多个调制器使用时，可把上方调制器的电源插头插入下方调制器的“<2>”中，把最后一个调制器的电源插头插入供电板中；单个调制器使用时，可将电源插头直接插入供

电板中。

7、把后面板上的射频输出“<3>”接入CATV前端设备的混合器中。

8、调制器要有良好的接地。

推荐说明：此款经济型单路邻频调制器采用中频调制，性能指标高，适用于酒店宾馆，工厂宿舍，医院病房，企业单位，有线电视模拟前端工程安装传输首选产品，
