有线电视分支器与分配器的功能：
1，分配器的端口标识为：IN、OUT、OUT这是一分二的分配器
2、分支器的端口标识为：IN、OUT、TAP、TAP这是一分二的分支器
3、分配器 出来的信号都一样的 比如说306分配器 就是说有一个进口（IN)三个出口(OUT) 每个出口衰减的DB数是6DB。
4、分支器可以连级接，而分配器则不能连级接，因为分配器连级接衰减大。放大器后接一个分配器到电视,两个以上才能到电视的,中间请用分支器。
5、分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是BR输出口，而分配器是OUT输出口。

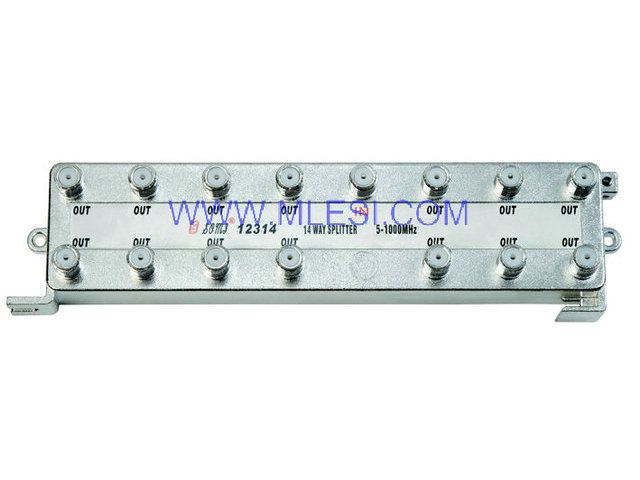

6、分配器 对信号进行同等的分配，在有线电视经常用到，2 3 4 6 8分配器或更大。
7、分支器 从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。
8、分支器不一样，比如说410分支器 是一个进口（IN) 5个出口 其中只有一个(OUT)口 其余4个是BR（分支）口 BR口衰减是 10DB OUT口衰减是2DB 也就是我们常说的插入损耗。在安装时，分配器的每个输出口子，绝对不可以空载，否则会由于阻抗不匹配的原因造成重影，一般都要求加上阻抗匹配器。而对于某几级的分支器的分支输出口，则关系不大。
9、分支/配器区别： 分支器输出、输入的电平不相等， 分配器输出、输入的电平完全相等。10、分支器的OUT输出口是输出给下路需要接分支分配器用的输出口，因为分支器的OUT输出口的衰减很小，所以作为干路的分支设备，使后面串联线路中的电视信号衰减减小，配合干路放大器使整个线路中的信号均衡。
分支器是在一个主输出信号顺利通过的情况下，能分出一部分低于主输出信号电平的一个或几个相等信号的电子电路，它也具有很好的隔离性，只要在主输出口接有标准阻抗的同轴电缆或终端匹配电阻，分支口开路或短路对输入口的网络的影响不大，有线电视网络运用这个特性来连接用户终端主输入口。
分支器:从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。主路的输出/输入口分别用OUT和IN表示，支路的分支口用BR表示。 分配器 输入信号等分到输出口的功率电平分配器件称为分配器。输出/输入口分别用OUT和IN表示。 一分支器 二分配器 二分支器 三分配器 三分支器 四分配器 四分支器 八分配器
分支/分配器基本常识
分支/分配器是一种高频宽带信号功率分配的无源器件。它的带宽目前已达到5—1000MHz，其结构简单，价格低廉，工作不需要电源，广泛用于HFC有线电视领域。器件分为室内型和野外型两种结构，以适应不同环境的需要。野外型器件除具有防水功能外，通常还具有过流功能，以适应需要通过电缆供电的网络。
分支/分配器对信号功率的分配分量大小用db（分贝）表示，这是一个相对量，类似我们日常所熟悉的倍数。例如：我们把一个信号按1/2平均分配，每个信号即为0.5。换算成分贝表示即：lg0.5(取0.5的对数)X 10 = -3db,因此，在理论上，把一个信号一分为二，这个信号即减小了-3db。但在实际运用中，这些器件都不是理想化的。所以，实际衰减要稍大于理论值。
分支/分配器的命名通常由生产产家而定，但有一定规律所寻。它们一般是由分支口数量和衰减量来决定名称的主要部分。如：一分支器，支路衰减8db的，就称为108；支路衰减24db的二分支器，即可称为224......等。
对于理想的分支/分配器，希望它们的输出口（OUT）之间，以及分支口（BR）与输出口（OUT）之间的隔离度越大越好，以免各信号口之间产生相互影响。我们把OUT口之间的隔离称为相互隔离；把BR口与OUT口之间的隔离称为反向隔离；输入口（IN）与OUT之间的信号衰减称为插入损耗；IN和BR之间的信号衰减称为分支衰减。
分支/分配器不但具有功率信号的分配功能，更重要的是它在分配信号的同时，对端口的是设备起到阻抗匹配的作用。这在高频宽带电路中是非常重要的。
